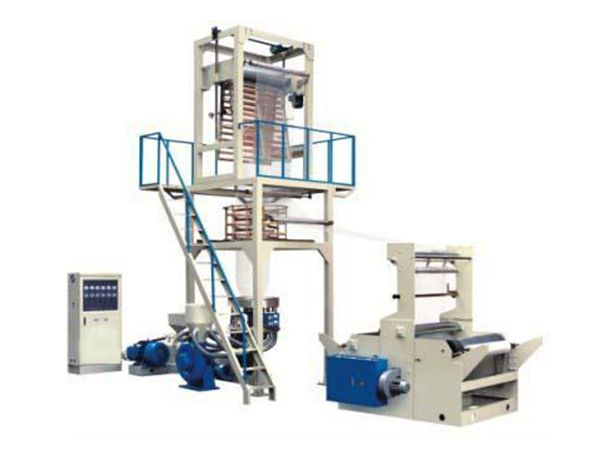

Extrusora de película soplada de alta velocidad
(con doble rebobinadora)
Video
El tornillo y el barril de esta extrusora de película soplada de alta velocidad están hechos de 38 CrMoALA y se han sometido a un tratamiento de nitruración durante 3 días, lo que resulta en una mayor dureza y una vida útil prolongada.
La doble rebobinadora de esta máquina de película soplada está diseñada específicamente para ejecutar materiales de HDPE, LDPE y LLDPE, y el cabezal de matriz rotativa es particularmente adecuado para hacer una película laminada más uniforme cuando se usa LDPE.
Parámetros técnicos
| Modelo | SJ-50/MC600 | SJ-55/MC800 | SJ-60/MC1000 | SJ-65/MC1200 |
| Diámetro del tornillo (mm) | Ø50 | Ø55 | Ø60 | Ø65 |
| Relación L/D del tornillo | 28:1 | 28:1 | 28:1 | 28:1 |
| Ancho de película (mm) | 200-600 | 300-800 | 400-1000 | 600-1200 |
| Espesor de la película (mm) | 0.006-0.10 | 0.006-0.10 | 0.006-0.10 | 0.006-0.10 |
| Max. capacidad (kg/h) | 45 | 50 | 60 | 70 |
| Tamaño del troquel (mm) | Ø60/100 | Ø80/150 | Ø100/200 | Ø120/250 |
| Potencia del cilindro de refrigeración (kW) | 0.25 | 0.25X2 | 0.25X2 | 0.25X3 |
| Potencia del motor de accionamiento (kW) | 11 | 15 | 18.5 | 22 |
| Potencia total (kW) | 28 | 36 | 42 | 48 |
| Dimensiones de la cubierta (m) | 5.0*2.1*4.5 | 5.0*2.3*4.8 | 5.5*3.3*5.5 | 5.8*3.6*6 |
| Peso (kg) | 1500 | 2000 | 2300 | 2600 |
Componentes principales
- Tornillo
1. Material: 38 CrMoALA
2. Análisis elemental del material:
C: 0.35~0.42 Si: 0.20~0.45 Mn: 0.30~0.60 S: ≤0.035 P: ≤0.035
Cr: 1.35~1.65 Al: 0.70~1.10 Ni: ≤0.030 Cu: ≤0.030 Mo:0.15~0.25
3. Dureza del templado: HB260-290
4. Profundidad del tratamiento de nitruración: 0.4-0.7 mm
5. Dureza de la superficie: HV900-1050
6. Rugosidad de la superficie: 0.32 Ra
7. Linealidad del tornillo: 0.015 mm/m - Motor principal
1. Marca Chaoyue, certificado estándar CE
2. 1400 rpm, tipo 6 polos, proporcionando una potencia más fuerte. - Caja de cambios
1. Caja de engranajes duros de alta resistencia con una vida útil de más de 10 años
2. Aceite de un grado particular con una marca designada que se utiliza para garantizar el buen funcionamiento de los rodamientos. - Cabezal de matriz rotativa
1. Cabezal de matriz HDPE y LDPE disponible
2. El cabezal de la matriz cuenta con un tratamiento de nitruración, que proporciona una superficie interior muy lisa. El pulido ofrece una suavidad adicional a la matriz. - Anillo de aire
1. Este anillo de aire único está construido de aluminio y tiene seis entradas de aire para un rendimiento confiable y eficiente.
2. Se emplea un soplador de alta velocidad para enfriar rápidamente la película. - Partes eléctricas
1. Los controladores de temperatura KEQANG tienen una vida útil estimada de más de 10 años
2. Contacto CHINT que proporciona la mejor calidad hecha en China. - Caja controladora eléctrica e inversor
1. Los inversores de la marca Shenou cuentan con una impresionante vida útil de diez años, cumpliendo con los estándares CE.
2. CHINT, uno de los principales proveedores de interruptores y botones en China

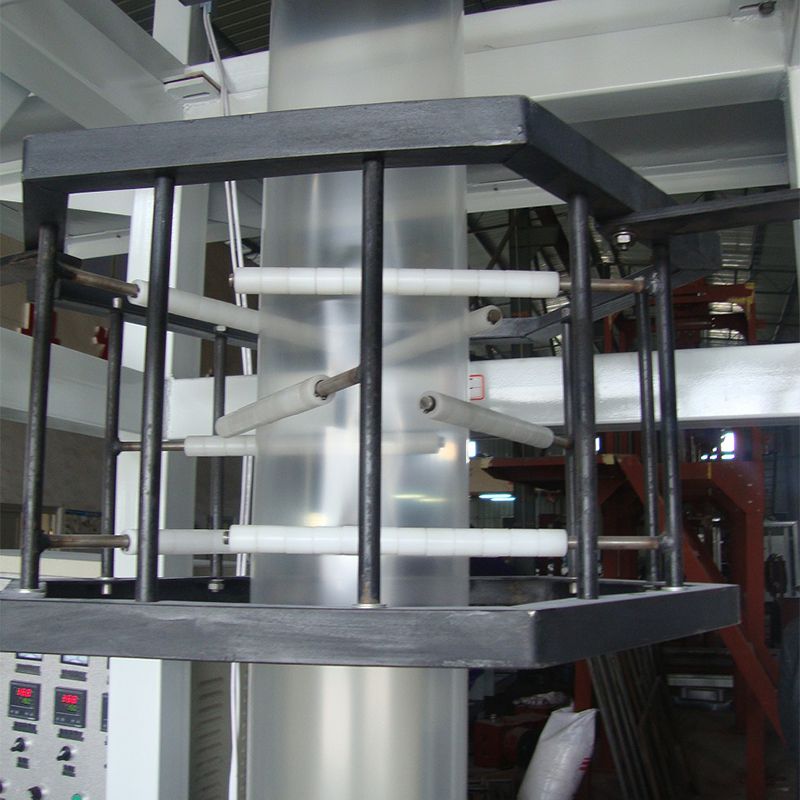

3. Para mejorar la estabilidad de la regulación de la velocidad y el ahorro de electricidad de hasta el 30%, el motor principal se ha equipado con control de frecuencia de la velocidad del motor. Además, el motor de captación se ha adaptado con un variador de frecuencia. - Pieza de fuelle (con sistema de elevación) La pieza de fuelle adopta el diseño de Taiwán, fácil de ajustar

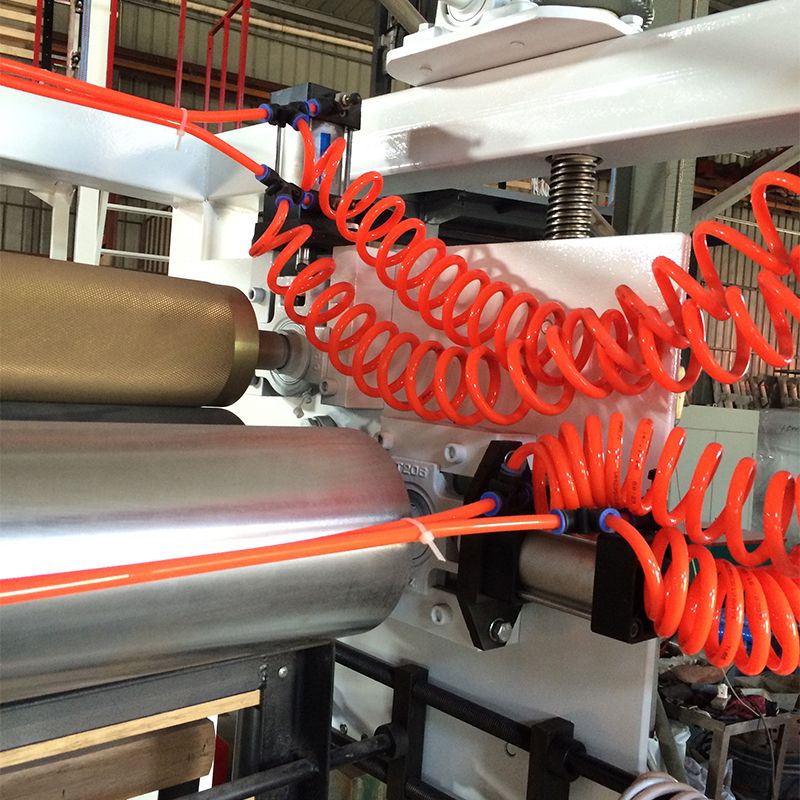

- Rodillo de estampado
1. El espaciado de puntos predeterminado diseñado para ser de 2mm, que se puede personalizar para satisfacer sus necesidades.

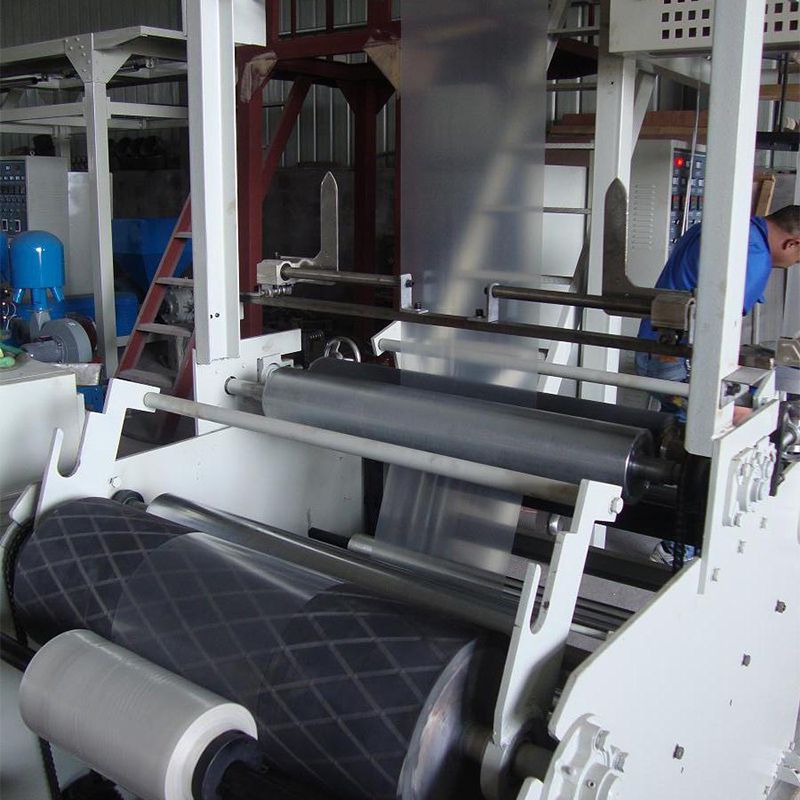

2. El control del cilindro de aire hace que la operación de este sistema sea simple y no requiera trabajo manual. - Rebobinadora doble: bobinado de superficie
1. La rebobinadora utiliza rebobinado central habilitado para motor de par o rebobinado por fricción con presión para operarlo.
2. El rebobinado es fácil y sin problemas, al igual que el cambio de rollos.
